直线型斜挂轮椅平台
所属类别：无障碍升降机
规格型号：直线型（齿条型）

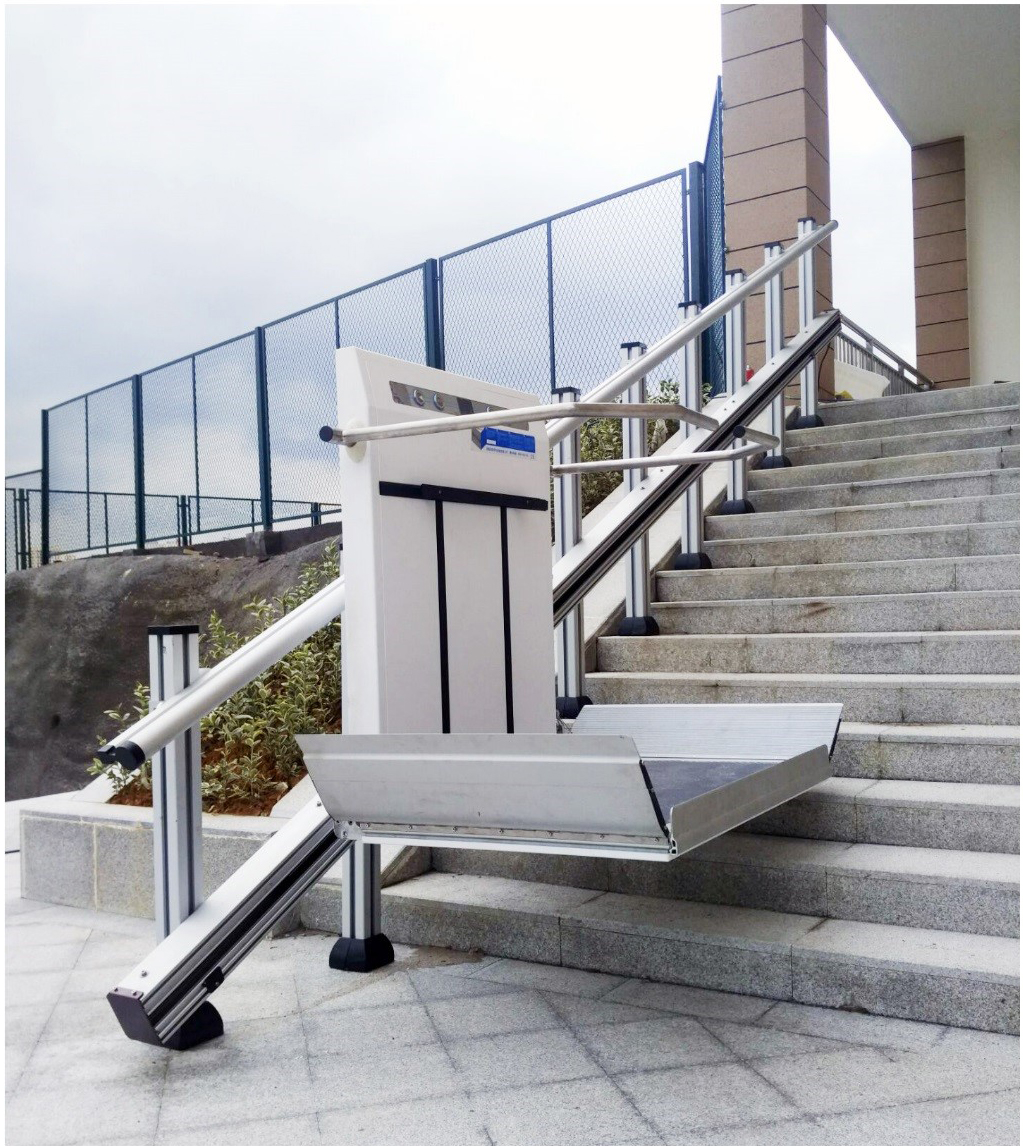

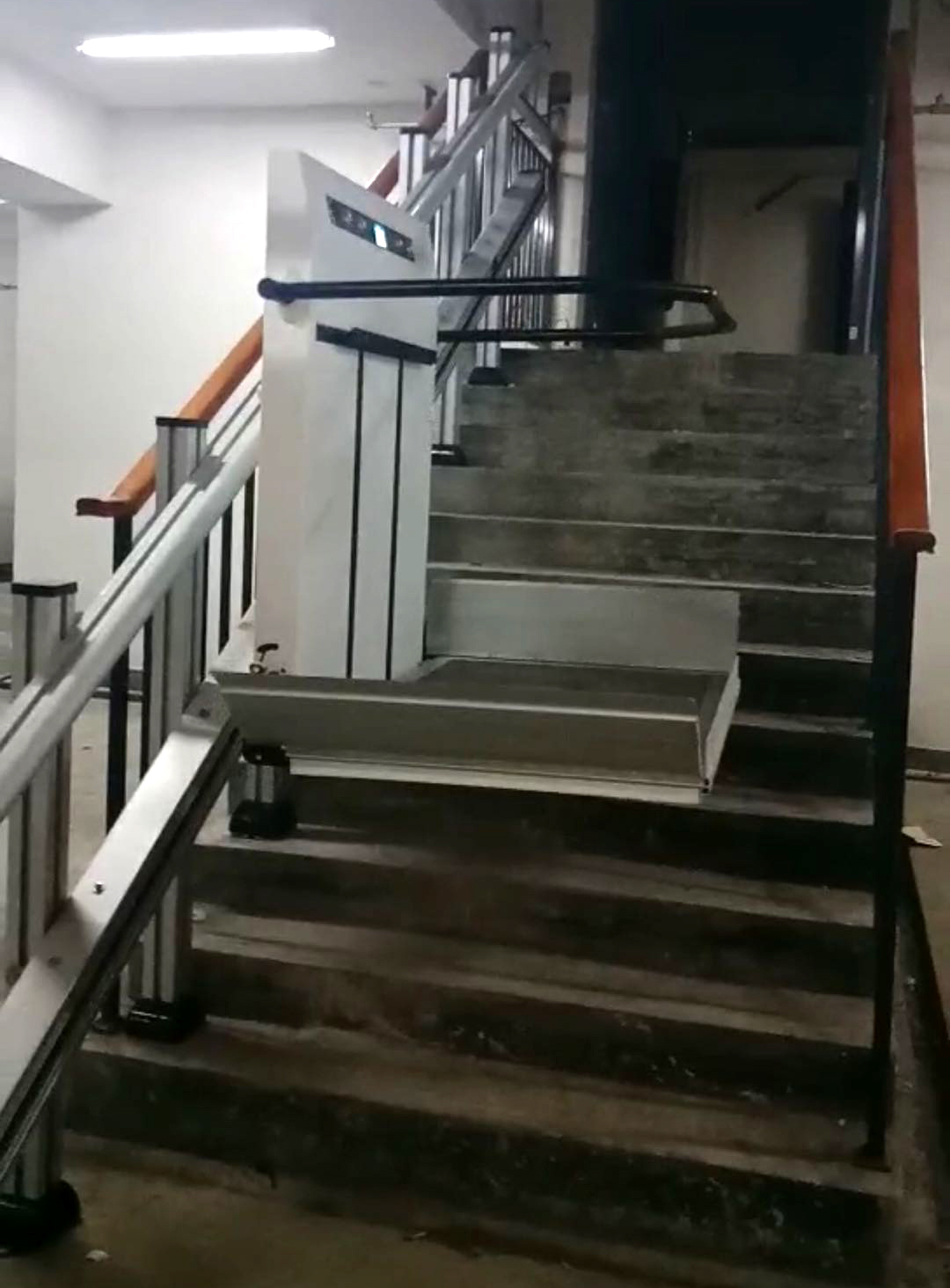

斜挂式轮椅升降平台主要为使用轮椅者提供上下楼梯的服务，其优点是安全可靠，操作简单，运行平稳，系统稳定。设备分为链轮驱动以及齿条驱动两种驱动模式，客户可根据现场实际的情况选择合适的驱动方式。平台的3个外向面都安装有安全护板当平台运动受阻时，能使升降机停止运动。平台在不使用时可以向上折叠，以减少占用空间。
一、平台作为设备运载体,集合了多种人性化设计.拥有全方位的预警防护。
功能、配置描述
Ø 全自动折叠系统，任何形变运行过程无需人为干预。
Ø 全智能形态判断，平台在任何情况下都能确认自身状态，并进行变形。
Ø 防撞功能，护栏可自动检测位移并暂停设备运行以保证乘客安全。
Ø 内附蓄电池供电，保证设备在无外部电力的情况下亦可进行折叠操作。
Ø 可外力控制式自动板，在无电源情况下可任意变形。
Ø 有多种操作模式可切换，针对不同场所可进行不同操作的设定。
Ø 带有急停按键，在运行状态下按下急停按键后设备立即刹车。
Ø 带有求助警铃键，任意时刻可以按求助警铃呼叫操作人员。
Ø 所有指令均通过无线传输，外部无接线。
Ø 带有全功能操作指示液晶屏。
Ø 带导纹防滑底板
平台技术参数
|
平台载重
|
250kg
|
平台自重
|
≈150 kg
|
|
操作面尺寸
|
680mm*60mm (长高)
|
平台载人尺寸
|
1118mm*800mm(长宽)
|
|
侧翻板尺寸
|
885mm*260mm（长宽）
|
侧翻板可翻角度
|
-30°~ +60°
|
|
护栏高度
|
945mm
|
按钮高度
|
1088mm
|
|
设备厚度
|
含立柱450mm±3mm
|
平台折叠厚度
|
323mm±1mm
|
|
内部电压
|
最高DC 25.2V安全电压
|
蓄电池容量
|
24V10AH
|
|
使用频率
|
＜40/s
|
充电电压
|
DC 25.6V安全电压
|
|
按键响应
|
＜0.2S
|
按键延时
|
＞0.5s
|
平台材料、工艺表
|
平台外壳
|
白色喷塑+亚光贴膜
|
平台踏板
|
铝合金型材 喷砂氧化
|
|
操作面板
|
电镀亚克力
|
操作按钮
|
不锈钢镜面
|
|
侧板封条
|
铝合金
|
侧板拉杆
|
不锈钢镜面+橡胶片
|
|
自动护栏
|
不锈钢拉丝
|
地板
|
铝合金型材
|
二、机箱是整个控制中枢,集合了多种智能化设计.提供动力以及整体控制。
功能、配置描述
Ø 正反向无极变速，缓启动软制动，变频控制。
Ø 启停、过弯变速，智能变速。
Ø 自动寻层，最大支持4层站
Ø 带有呼叫、急停、求助按钮
Ø 带有电源、超载、故障指示灯，警告信息指示灯以及运行时按键闪烁指示。
Ø 内部手动上下调试按钮。
Ø 故障、状态、命令号显示功能
Ø 消防、PC通信接口
Ø 配合停层输入端口
动力箱技术参数表
|
机箱尺寸
|
500mm*323mm*553mm
(长宽高)
|
操作界面尺寸
|
331mm *60mm
（长宽）
|
|
按钮高度
|
490mm
|
|
|
|
电机功率
|
1.5kw
|
速比
|
≤150：1
|
|
曳引齿点
|
7
|
精度计数点
|
38
|
|
运行速度
|
0.01~0.16 m /s
|
充电点数
|
1
|
|
驱动器功率
|
1.5kw
|
控制电压
|
DC 24V、5V
|
|
驱动电压
|
220V 50HZ
|
UPS电量（如有）
|
3kv10ah
|
|
急停响应
|
＜0.5s
|
通讯频率
|
9600k hz
|
|
机箱外壳
|
白色喷塑+亚光贴膜
|
操作按钮
|
不锈钢镜面
|
|
操作面板
|
电镀亚克力
|
门拉手
|
/
|

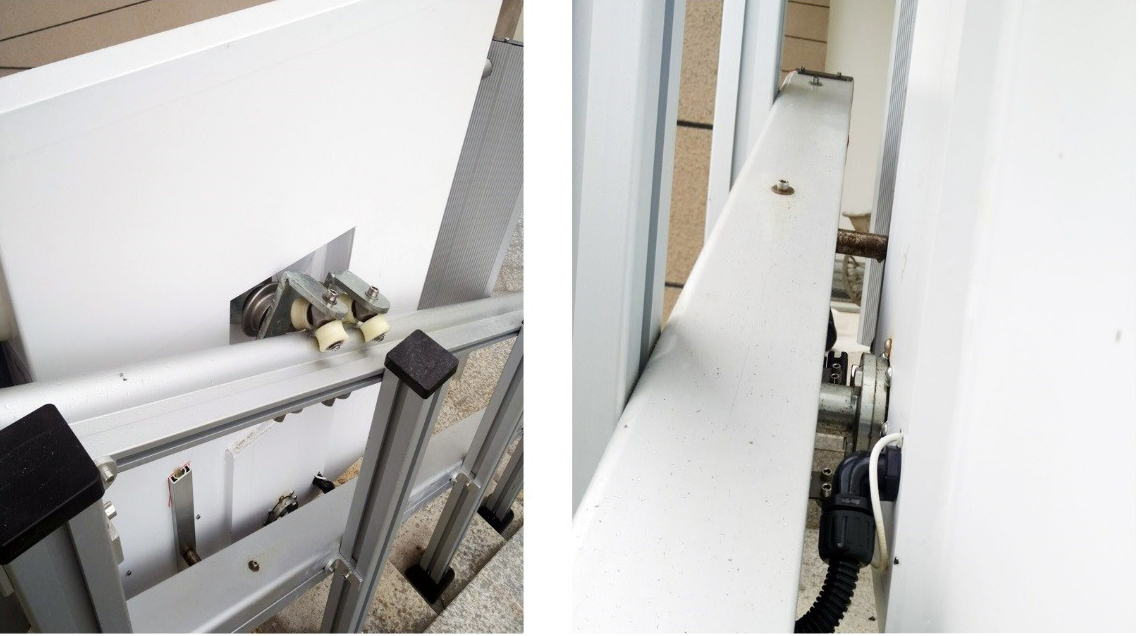

三、导轨用于支撑平台并导向全程方向作用，为整体模块化设计，安装简单，易于调整。
功能、配置描述
Ø 导轨安全封闭，放置异物阻碍导轨内运动部件正常运行
Ø 绳轮链滚动受力
Ø 精确停位点
Ø 极限点位设定
Ø 内部安全电压充电
Ø 下导轨开槽设计，上导轨可直接用作扶手使用
Ø 无平衡杆设计，导轨整体无多余辅助导轨
|
立柱高度
|
根据现场实际情况(长宽高)
|
导轨内径
|
50mm（直径）
|
|
导轨内距
|
根据现场实际情况
|
立柱间距
|
＜700mm
|
导轨材料、工艺表
|
导轨
|
铝合金喷砂氧化
或不锈钢本色抛光
|
立柱
|
铝合金喷砂氧化
或不锈钢本色抛光
|
|
连接件
|
铝合金喷砂氧化
或不锈钢本色抛光
|
|
